EVJ 200

EVJ 200

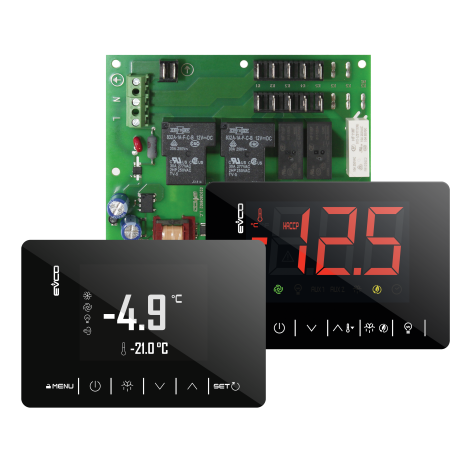

Extralarge Steuereinheiten für Kühlschränke und -vitrinen, in Kompakt- und Splitbauweise, mit Energiesparfunktionen
Die Serie EVJ 200 (EVJumbo) umfasst Steuereinheiten für Kühlschränke und -vitrinen mit großen hellen Displays und modernen Linien, Funktionsicons und 6 Tasten. Beide Ausführungen, in Kompakt- und Splitbauweise, sind auch im Format „open-frame“ mit Membrantastenfeld erhältlich.
Die für eine schnelle Paneel-Installation konzipierte Familie Jumbo ist mit kapazitivem Touch-Tastenfeld und einer Frontblende IP65 ausgestattet, die komplett glatt und somit reinigungsfreundlich ist. Die Modelle „open-frame“ hingegen ermöglichen dank der Installation von der Rückseite die Personalisierung am Gerät.
Die mit bis zu 6 Relais für die komplette Steuerung von Kühlschränken und -vitrinen ausgestatteten Steuereinheiten beherbergen eine Firmware mit intelligenten Funktionen für die Energieeinsparung. Einige Modelle sind auf Anfrage in der Ausführung im Sinne der Norm EN 60079-15 für Anlagen lieferbar, die Kohlenwasserstoffe (R290) nutzen.
Für erweiterte Funktionen hinsichtlich der HACCP-Daten-Verfolgbarkeit kann optional das Datenlogger-Modul auf SD Card (EVBD05) mit Dateierzeugung im CSV-Format hinzugefügt werden.
Produktdatenblatt
PDF erzeugen

Konformitätserklärung zu EG-Richtlinien

Vorteile und Gerätedaten

 Extralarge-Display
Elegantes Design mit Sensortasten und Einstellungsvorgängen, die über einen einzigen Finger erfolgen
Verbindung mit dem anzusteuernden Gerät über Mobilgeräte und die App EVconnect oder über Internet und die Cloud-Plattform EPoCA
SD Card für das Hinterlegen der HACCP-Daten als CSV-Datei
Im Sinne der Norm EN 60079-15 für den Einsatz in Anlagen, die Kohlenwasserstoffe (R290) nutzen
Schutzart des Bediendisplays IP65
Lieferbar auch in der Ausführung „open-frame“, zur mechanischen Integration im Gerät mit Designwert
Adaptive Steuerung der Abtauung und Energiesparfunktionen

Technische Daten

Steuereinheiten in Kompaktbauweise

EVJ203N2EVJ203N7EVJ204N2EVJ204N7EVJ205N2EVJ205N7EVJ206N2
ANZEIGE
LED-Display mit 1 Zeile
Grafisches 2,8-Zoll LCD-Farbdisplay
STROMVERSORGUNG
12 VAC/DC
115... 230 VAC
230 VAC
ANALOGE EINGÄNGE
Zellenfühler (PTC/NTC)
Fühler Verdampfer (PTC/NTC)
DIGITALE EINGÄNGE
Mikroschalter Tür
KONFIGURIERBARE EINGÄNGE (ANALOGE ODER DIGITALE)
Hilfstemperaturfühler (PTC/NTC) oder Mikroschalter Tür/Multifunktion
DIGITALE AUSGÄNGE (elektromechanische Relais; A resistiv @ 250 VAC)
Kompressor (konfigurierbar)16 A16 A16 A16 A16 A16 A16 A
Abtauung (konfigurierbar)8 A8 A8 A8 A8 A8 A8 A
Zellenlicht (konfigurierbar)16 A8 A16 A8 A16 A8 A16 A
Verdampfer-Lüfter (konfigurierbar)  8 A3 A8 A3 A8 A
Kondensator-Lüfter (konfigurierbar)    3 A3 A3 A
Alarm (konfigurierbar)      8 A
COM-PORTS
TTL MODBUS
CONNECTIVITY
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module)
Bluetooth Low Energy for EVconnect app (built-in)
Bluetooth Low Energy for EVconnect app (optional through the EVlinking BLE module)
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module powered by controller)
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module with separate 12 Vac/15 Vdc power supply)
Ethernet EPoCA/MODBUS TCP (optional through the controller/gateway EV3 200 Web)
ANDERE DATEN
Uhr
Alarm-Summer
Funktion Overcooling
Funktion Energy Saving
Adaptive Steuerung der Abtauung
Betriebsart für hohe oder niedrige relative Luftfeuchtigkeiten
OPTIONAL FEATURES
Hinterlegung der HACCP-Daten auf SD Card als CSV-Datei (Modul EVBD05)

Hinweise
Keine.

Verfügbare Optionen
-lieferbar auch in der Ausführung „open-frame“.
-lieferbar auch in der Ausführung für Kohlenwasserstoffanlagen.
-herausnehmbare geschraubte Klemmleisten (serienmäßig geschraubt und nicht herausnehmbar).
EVJ213N2EVJ213N7EVJ214N2EVJ214N7EVJ215N2EVJ215N7EVJ216N2
ANZEIGE
LED-Display mit 1 Zeile
Grafisches 2,8-Zoll LCD-Farbdisplay
STROMVERSORGUNG
12 VAC/DC
115... 230 VAC
230 VAC
ANALOGE EINGÄNGE
Zellenfühler (PTC/NTC)
Fühler Verdampfer (PTC/NTC)
DIGITALE EINGÄNGE
Mikroschalter Tür
KONFIGURIERBARE EINGÄNGE (ANALOGE ODER DIGITALE)
Hilfstemperaturfühler (PTC/NTC) oder Mikroschalter Tür/Multifunktion
DIGITALE AUSGÄNGE (elektromechanische Relais; A resistiv @ 250 VAC)
Kompressor (konfigurierbar)16 A16 A16 A16 A16 A16 A16 A
Abtauung (konfigurierbar)8 A8 A8 A8 A8 A8 A8 A
Zellenlicht (konfigurierbar)16 A8 A16 A8 A16 A8 A16 A
Verdampfer-Lüfter (konfigurierbar)  8 A3 A8 A3 A8 A
Kondensator-Lüfter (konfigurierbar)    3 A3 A3 A
Alarm (konfigurierbar)      8 A
COM-PORTS
TTL MODBUS
CONNECTIVITY
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module)
Bluetooth Low Energy for EVconnect app (built-in)
Bluetooth Low Energy for EVconnect app (optional through the EVlinking BLE module)
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module powered by controller)
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module with separate 12 Vac/15 Vdc power supply)
Ethernet EPoCA/MODBUS TCP (optional through the controller/gateway EV3 200 Web)
ANDERE DATEN
Uhr
Alarm-Summer
Funktion Overcooling
Funktion Energy Saving
Adaptive Steuerung der Abtauung
Betriebsart für hohe oder niedrige relative Luftfeuchtigkeiten
OPTIONAL FEATURES
Hinterlegung der HACCP-Daten auf SD Card als CSV-Datei (Modul EVBD05)

Hinweise
Keine.

Verfügbare Optionen
-lieferbar auch in der Ausführung „open-frame“.
-lieferbar auch in der Ausführung für Kohlenwasserstoffanlagen.
-herausnehmbare geschraubte Klemmleisten (serienmäßig geschraubt und nicht herausnehmbar).
EVJ214N7VXXRXVEVJ285N9VX3EVJ295N9VX3
ANZEIGE
LED-Display mit 1 Zeile
Grafisches 2,8-Zoll LCD-Farbdisplay
STROMVERSORGUNG
12 VAC/DC
115... 230 VAC
230 VAC
ANALOGE EINGÄNGE
Zellenfühler (PTC/NTC)
Fühler Verdampfer (PTC/NTC)
DIGITALE EINGÄNGE
Mikroschalter Tür
KONFIGURIERBARE EINGÄNGE (ANALOGE ODER DIGITALE)
Hilfstemperaturfühler (PTC/NTC) oder Mikroschalter Tür/Multifunktion
DIGITALE AUSGÄNGE (elektromechanische Relais; A resistiv @ 250 VAC)
Kompressor (konfigurierbar)16 A30 A30 A
Abtauung (konfigurierbar)8 A8 A8 A
Zellenlicht (konfigurierbar)8 A8 A8 A
Verdampfer-Lüfter (konfigurierbar)5 A5 A5 A
Kondensator-Lüfter (konfigurierbar) 5 A5 A
Alarm (konfigurierbar)
COM-PORTS
TTL MODBUS
CONNECTIVITY
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module)
Bluetooth Low Energy for EVconnect app (built-in)
Bluetooth Low Energy for EVconnect app (optional through the EVlinking BLE module)
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module powered by controller)
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module with separate 12 Vac/15 Vdc power supply)
Ethernet EPoCA/MODBUS TCP (optional through the controller/gateway EV3 200 Web)
ANDERE DATEN
Uhr
Alarm-Summer
Funktion Overcooling
Funktion Energy Saving
Adaptive Steuerung der Abtauung
Betriebsart für hohe oder niedrige relative Luftfeuchtigkeiten
OPTIONAL FEATURES
Hinterlegung der HACCP-Daten auf SD Card als CSV-Datei (Modul EVBD05)

Hinweise
Keine.

Verfügbare Optionen
-lieferbar auch in der Ausführung „open-frame“.
-lieferbar auch in der Ausführung für Kohlenwasserstoffanlagen.
-herausnehmbare geschraubte Klemmleisten (serienmäßig geschraubt und nicht herausnehmbar).

Steuereinheiten in Splitbauweise

EVJS204N9EVJS205N9EVJS214N9EVJS215N9
STROMVERSORGUNG
115... 230 VAC
ANALOGE EINGÄNGE
Zellenfühler (PTC/NTC)
Fühler Verdampfer (PTC/NTC)
DIGITALE EINGÄNGE
Mikroschalter Tür
KONFIGURIERBARE EINGÄNGE (ANALOGE ODER DIGITALE)
Hilfstemperaturfühler (PTC/NTC) oder Mikroschalter Tür/Multifunktion
DIGITALE AUSGÄNGE (elektromechanische Relais; A resistiv @ 250 VAC)
Kompressor30 A30 A30 A30 A
Abtauung16 A16 A16 A16 A
Verdampfer-Lüfter8 A8 A8 A8 A
Zellenlicht (konfigurierbar)16 A16 A16 A16 A
Kondensator-Lüfter (konfigurierbar) 30 A 30 A
COM-PORTS
TTL MODBUS
CONNECTIVITY
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module)
Bluetooth Low Energy for EVconnect app (optional through the EVlinking BLE module)
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module powered by controller)
Ethernet EPoCA/MODBUS TCP (optional through the controller/gateway EV3 200 Web)
ANDERE DATEN
Uhr
Direkte Anschluss der Last
Alarm-Summer
Funktion Overcooling
Funktion Energy Saving
Adaptive Steuerung der Abtauung
Betriebsart für hohe oder niedrige relative Luftfeuchtigkeiten
OPTIONAL FEATURES
Hinterlegung der HACCP-Daten auf SD Card als CSV-Datei (Modul EVBD05)

Hinweise
Keine.

Verfügbare Optionen
Lieferbar auch in der Ausführung „open-frame“.
