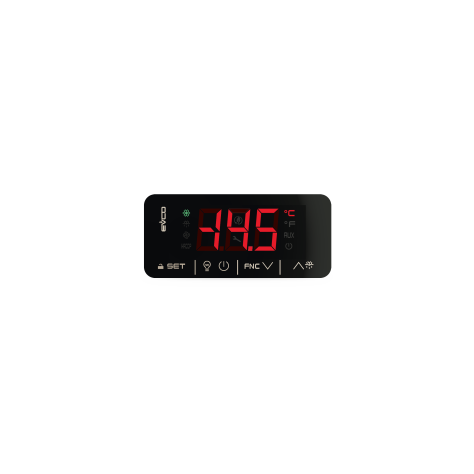

EV3 200

EV3 200

Dispositifs de contrôle pour unités réfrigérées à température normale, basse, statique ou ventilée
EV3 200 est une gamme de dispositifs de contrôle pour la gestion optimisée et à haute efficacité énergétique d'unités réfrigérées à température normale, basse, statique ou ventilée. Compacte et de design (74 x 32 mm sur panneau, 4 touches tactiles de type capacitif, IP65), la gamme comprend des thermorégulateurs Basic, des dispositifs de contrôle Standard dotés de port RS-485 et des dispositifs de contrôle compatibles avec l'APPLI EVconnect ou avec la plate-forme cloud EPoCA.
Les stratégies adoptées pour l'économie d'énergie, telles que le dégivrage adaptatif et l'adaptation des points de consigne, s'unissent aux fonctions de protection du compresseur et à la possibilité de piloter des compresseurs à haute puissance (jusqu'à 2 HP) sans l'utilisation de matériel additionnel (dans les modèles avec relais électromécanique de 30 A rés. à 250 VAC).
Pour les fonctions élémentaires liées au temps réel (dégivrage RTC et enregistrement 9 alarmes), le module horloge est disponible dans la version intégrée ou à raccorder depuis l’extérieur.
Fiche technique
Générer PDF

Déclaration de conformité aux directives CE

EV3294N9ERXRV

Principaux avantages et caractéristiques

Port TTL ou RS-485 pour la communication série MODBUS
Design élégant avec touches tactiles et procédures de configuration qui ne nécessitent qu'un seul doigt
Gestion adaptative du dégivrage et stratégies pour l'économie d'énergie
Interaction avec l'unité à partir d'appareils mobiles via l'application EVconnect ou d'Internet via la plate-forme cloud EPoCA
Conformes à la norme EN 60079-15 pour l'emploi dans des installations qui utilisent des hydrocarbures (R290)
Format standard 74 x 32 mm avec panneau frontal à épaisseur réduite
Indice de protection de l'interface utilisateur IP65
Borniers à vis fixes ou borniers à vis extractibles
Relais électromécanique pour compresseurs à haute puissance
Fonctionnement avec EV3KEY

Caractéristiques techniques

Dispositifs de contrôle de base

EV3201N3EV3201N7EV3203N3EV3203N7
POUR
Unité à température normale
Unité à température basse
CONNEXIONS
Borniers à vis fixes
ALIMENTATION
12-24 VAC/DC
230 VAC
ENTRÉES ANALOGIQUES
Sonde enceinte (PTC/NTC)
Sonde auxiliaire (PTC/NTC)
ENTRÉES NUMÉRIQUES
Micro-interrupteur porte/multifonction
ENTRÉES CONFIGURABLES (ANALOGIQUES OU NUMÉRIQUES)
Sonde auxiliaire (PTC/NTC) ou micro-interrupteur porte/multifonction
SORTIES NUMÉRIQUES (relais électromécaniques ; A rés. à 250 VAC)
Compresseur16 A16 A16 A16 A
Dégivrage  8 A8 A
Ventilateurs évaporateur  2 A5 A
AUTRES CARACTÉRISTIQUES D'ORIGINE
Fonctionnement avec EV3KEY
Fonction économie d'énergie
Gestion adaptative du dégivrage
Fonctionnement pour froid/pour chaud

Notes
Aucune.

Options disponibles
-avec relais "full-sealed" pour les installations qui utilisent des hydrocarbures.
-screw terminal blocks can be supplied in a version other than the standard equipment (fixed or plug-in).

Dispositifs de contrôle Standard avec port TTL

EV3121N7EV3221N3EV3221N7EV3231N7EV3122N7EV3222N3EV3222N7
POUR
Unité à température normale
Unité à température basse
CONNEXIONS
Borniers à vis fixes
ALIMENTATION
12-24 VAC/DC
115... 230 VAC
230 VAC
230 VAC avec charges séparées de l'alimentation
ENTRÉES ANALOGIQUES
Sonde enceinte (PTC/NTC)
Sonde évaporateur (PTC/NTC)
Sonde auxiliaire (PTC/NTC)
ENTRÉES NUMÉRIQUES
Micro-interrupteur porte
Micro-interrupteur porte/multifonction
ENTRÉES CONFIGURABLES (ANALOGIQUES OU NUMÉRIQUES)
Sonde auxiliaire (PTC/NTC) ou micro-interrupteur porte/multifonction
SORTIES NUMÉRIQUES (relais électromécaniques ; A rés. à 250 VAC)
Compresseur16 A16 A16 A30 A16 A16 A16 A
Dégivrage
Ventilateurs évaporateur
Dégivrage (configurable)    8 A8 A8 A
Éclairage enceinte (configurable)
PORT DE COMMUNICATION
TTL MODBUS
Pour afficheur à distance
CONNECTIVITY
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module)
AUTRES CARACTÉRISTIQUES D'ORIGINE
Buzzer d'alarme
Fonctionnement avec EV3KEY
Fonction refroidissement rapide
Fonction économie d'énergie
Gestion adaptative du dégivrage
Fonctionnement pour froid/pour chaud
Fonction multideck
OPTIONAL FEATURES
Horloge (module EVIF23TSX)

Notes
Aucune.

Options disponibles
-avec relais "full-sealed" pour les installations qui utilisent des hydrocarbures.
-screw terminal blocks can be supplied in a version other than the standard equipment (fixed or plug-in).
EV3232N7EV3123N7EV3223N3EV3223N7EV3233N9EV3224N3EV3224N9
POUR
Unité à température normale
Unité à température basse
CONNEXIONS
Borniers à vis fixes
ALIMENTATION
12-24 VAC/DC
115... 230 VAC
230 VAC
230 VAC avec charges séparées de l'alimentation
ENTRÉES ANALOGIQUES
Sonde enceinte (PTC/NTC)
Sonde évaporateur (PTC/NTC)
Sonde auxiliaire (PTC/NTC)
ENTRÉES NUMÉRIQUES
Micro-interrupteur porte
Micro-interrupteur porte/multifonction
ENTRÉES CONFIGURABLES (ANALOGIQUES OU NUMÉRIQUES)
Sonde auxiliaire (PTC/NTC) ou micro-interrupteur porte/multifonction
SORTIES NUMÉRIQUES (relais électromécaniques ; A rés. à 250 VAC)
Compresseur30 A16 A16 A16 A30 A16 A16 A
Dégivrage 8 A8 A8 A8 A8 A8 A
Ventilateurs évaporateur 5 A2 A5 A5 A2 A5 A
Dégivrage (configurable)8 A
Éclairage enceinte (configurable)     16 A5 A
PORT DE COMMUNICATION
TTL MODBUS
Pour afficheur à distance
CONNECTIVITY
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module)
AUTRES CARACTÉRISTIQUES D'ORIGINE
Buzzer d'alarme
Fonctionnement avec EV3KEY
Fonction refroidissement rapide
Fonction économie d'énergie
Gestion adaptative du dégivrage
Fonctionnement pour froid/pour chaud
Fonction multideck
OPTIONAL FEATURES
Horloge (module EVIF23TSX)

Notes
Aucune.

Options disponibles
-avec relais "full-sealed" pour les installations qui utilisent des hydrocarbures.
-screw terminal blocks can be supplied in a version other than the standard equipment (fixed or plug-in).
EV3224N9VRXT
POUR
Unité à température normale
Unité à température basse
CONNEXIONS
Borniers à vis fixes
ALIMENTATION
12-24 VAC/DC
115... 230 VAC
230 VAC
230 VAC avec charges séparées de l'alimentation
ENTRÉES ANALOGIQUES
Sonde enceinte (PTC/NTC)
Sonde évaporateur (PTC/NTC)
Sonde auxiliaire (PTC/NTC)
ENTRÉES NUMÉRIQUES
Micro-interrupteur porte
Micro-interrupteur porte/multifonction
ENTRÉES CONFIGURABLES (ANALOGIQUES OU NUMÉRIQUES)
Sonde auxiliaire (PTC/NTC) ou micro-interrupteur porte/multifonction
SORTIES NUMÉRIQUES (relais électromécaniques ; A rés. à 250 VAC)
Compresseur16 A
Dégivrage8 A
Ventilateurs évaporateur5 A
Dégivrage (configurable)
Éclairage enceinte (configurable)5 A
PORT DE COMMUNICATION
TTL MODBUS
Pour afficheur à distance
CONNECTIVITY
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module)
AUTRES CARACTÉRISTIQUES D'ORIGINE
Buzzer d'alarme
Fonctionnement avec EV3KEY
Fonction refroidissement rapide
Fonction économie d'énergie
Gestion adaptative du dégivrage
Fonctionnement pour froid/pour chaud
Fonction multideck
OPTIONAL FEATURES
Horloge (module EVIF23TSX)

Notes
Aucune.

Options disponibles
-avec relais "full-sealed" pour les installations qui utilisent des hydrocarbures.
-screw terminal blocks can be supplied in a version other than the standard equipment (fixed or plug-in).

Dispositifs de contrôle avec port RS-485

EV3221N7RRXRSEV3222N7RRXRSEV3223N7RRXRSEV3224N9RRXRS
POUR
Unité à température normale
Unité à température basse
CONNEXIONS
Borniers à vis extractibles
ALIMENTATION
115... 230 VAC
230 VAC
ENTRÉES ANALOGIQUES
Sonde enceinte (PTC/NTC)
Sonde évaporateur (PTC/NTC)
Sonde auxiliaire (PTC/NTC)
ENTRÉES NUMÉRIQUES
Micro-interrupteur porte
Micro-interrupteur porte/multifonction
ENTRÉES CONFIGURABLES (ANALOGIQUES OU NUMÉRIQUES)
Sonde auxiliaire (PTC/NTC) ou micro-interrupteur porte/multifonction
SORTIES NUMÉRIQUES (relais électromécaniques ; A rés. à 250 VAC)
Compresseur16 A16 A16 A16 A
Dégivrage  8 A8 A
Ventilateurs évaporateur  5 A5 A
Dégivrage (configurable) 8 A
Éclairage enceinte (configurable)   5 A
PORT DE COMMUNICATION
RS-485 MODBUS
CONNECTIVITY
RS-485 MODBUS RTU (built-in)
AUTRES CARACTÉRISTIQUES D'ORIGINE
Horloge
Buzzer d'alarme
Fonctionnement avec EV3KEY
Fonction refroidissement rapide
Fonction économie d'énergie
Gestion adaptative du dégivrage
Fonctionnement pour froid/pour chaud
Fonction multideck

Notes
Aucune.

Options disponibles
-avec relais "full-sealed" pour les installations qui utilisent des hydrocarbures
-screw terminal blocks can be supplied in a version other than the standard equipment (fixed or plug-in).

Dispositifs de contrôle compatibles avec des systèmes de gestion et de surveillance à distance (EVconnect, EPoCA)

EV3292N3EV3292N7EV3243N9RRCEV3244N9EV3293N9EV3294N3EV3294N9
POUR
Unité à température basse
Unité à température normale
CONNEXIONS
Borniers à vis fixes
Borniers à vis extractibles
ALIMENTATION
12-24 VAC/DC
115... 230 VAC
230 VAC
ENTRÉES ANALOGIQUES
Sonde enceinte (PTC/NTC)
Sonde évaporateur (PTC/NTC)
Sonde auxiliaire (PTC/NTC)
ENTRÉES NUMÉRIQUES
Micro-interrupteur porte
Micro-interrupteur porte/multifonction
ENTRÉES CONFIGURABLES (ANALOGIQUES OU NUMÉRIQUES)
Sonde auxiliaire (PTC/NTC) ou micro-interrupteur porte/multifonction
SORTIES NUMÉRIQUES (relais électromécaniques ; A rés. à 250 VAC)
Compresseur16 A16 A30 A16 A30 A16 A16 A
Dégivrage   8 A8 A8 A8 A
Ventilateurs évaporateur   5 A5 A2 A5 A
Dégivrage (configurable)8 A8 A8 A
Éclairage enceinte (configurable)  5 A5 A 16 A5 A
PORT DE COMMUNICATION
TTL MODBUS
CONNECTIVITY
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module)
Bluetooth Low Energy for EVconnect app (built-in)
Bluetooth Low Energy for EVconnect app (optional through the EVlinking BLE module)
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module powered by controller)
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module with separate 12 Vac/15 Vdc power supply)
Ethernet EPoCA/MODBUS TCP (optional through the controller/gateway EV3 200 Web)
AUTRES CARACTÉRISTIQUES D'ORIGINE
Buzzer d'alarme
Full-sealed relays
Fonctionnement avec EV3KEY
Fonction refroidissement rapide
Fonction économie d'énergie
Gestion adaptative du dégivrage
Defrost management based on setpoint
Fonctionnement pour froid/pour chaud
Fonction multideck

Notes
Aucune.

Options disponibles
-avec relais "full-sealed" pour les installations qui utilisent des hydrocarbures.
-screw terminal blocks can be supplied in a version other than the standard equipment (fixed or plug-in).
EV3294N9ERXRV
POUR
Unité à température basse
Unité à température normale
CONNEXIONS
Borniers à vis fixes
Borniers à vis extractibles
ALIMENTATION
12-24 VAC/DC
115... 230 VAC
230 VAC
ENTRÉES ANALOGIQUES
Sonde enceinte (PTC/NTC)
Sonde évaporateur (PTC/NTC)
Sonde auxiliaire (PTC/NTC)
ENTRÉES NUMÉRIQUES
Micro-interrupteur porte
Micro-interrupteur porte/multifonction
ENTRÉES CONFIGURABLES (ANALOGIQUES OU NUMÉRIQUES)
Sonde auxiliaire (PTC/NTC) ou micro-interrupteur porte/multifonction
SORTIES NUMÉRIQUES (relais électromécaniques ; A rés. à 250 VAC)
Compresseur16 A
Dégivrage8 A
Ventilateurs évaporateur5 A
Dégivrage (configurable)
Éclairage enceinte (configurable)5 A
PORT DE COMMUNICATION
TTL MODBUS
CONNECTIVITY
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module)
Bluetooth Low Energy for EVconnect app (built-in)
Bluetooth Low Energy for EVconnect app (optional through the EVlinking BLE module)
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module powered by controller)
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module with separate 12 Vac/15 Vdc power supply)
Ethernet EPoCA/MODBUS TCP (optional through the controller/gateway EV3 200 Web)
AUTRES CARACTÉRISTIQUES D'ORIGINE
Buzzer d'alarme
Full-sealed relays
Fonctionnement avec EV3KEY
Fonction refroidissement rapide
Fonction économie d'énergie
Gestion adaptative du dégivrage
Defrost management based on setpoint
Fonctionnement pour froid/pour chaud
Fonction multideck

Notes
Aucune.

Options disponibles
-avec relais "full-sealed" pour les installations qui utilisent des hydrocarbures.
-screw terminal blocks can be supplied in a version other than the standard equipment (fixed or plug-in).
