Soluzione di controllo per chiller-pompe di calore monocircuito e bicircuito

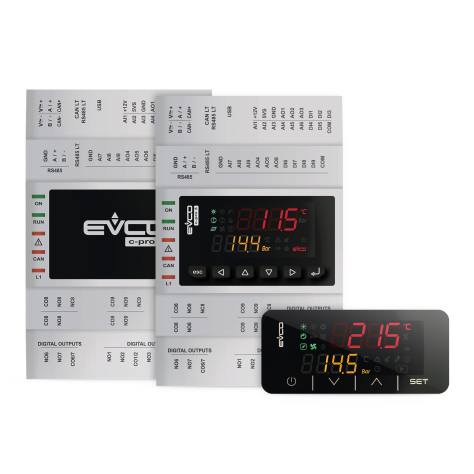

c-pro 3 CHIL è una soluzione di controllo per la gestione di chiller/pompe di calore monocircuito e bicircuito aria-acqua e acqua-acqua fino a 3 compressori per ciascun circuito.
È composta da:
- un controllore principale a scelta tra c-pro 3 nano CHIL (con interfaccia utente integrata e tasti touch) o c-pro 3 micro CHIL (disponibile con interfaccia utente integrata e in versione cieca)
- un'eventuale espansione di I/O (c-pro 3 EXP micro+, disponibile in versione cieca)
- un eventuale driver per valvole di espansione elettroniche di tipo stepper bipolare per ciascun circuito (EVDRIVE03, disponibile con interfaccia utente integrata o in versione cieca)
- un'eventuale interfaccia utente remota (Vgraph).
La soluzione si basa sulla tecnologia dei controllori programmabili e delle interfacce utente remote appartenenti alla serie c-pro 3.
Il sistema è in grado di gestire compressori di tipo “on-off”; è inoltre in grado di gestire sia ventilatori di tipo “on-off” che modulanti, con condensazione unica o separata.
Dispone della gestione della valvola solenoide di pump down, del “free cooling” e della funzione “programmazione settimanale”.
L’installazione di c-pro 3 nano CHIL è prevista a pannello, con staffe a scatto; quella di c-pro 3 micro CHIL è invece prevista su guida DIN, in un quadro di controllo.
Scheda tecnica
Genera PDF

Vantaggi e caratteristiche principali

Flessibilità, modularità ed espandibilità.
Comunicazione con un eventuale driver per valvole di espansione elettroniche di tipo stepper bipolare (EVDRIVE03) per ciascun circuito.
Gestione di ventilatori di tipo “on-off” e modulanti, con condensazione unica o separata.
Varietà di porte di comunicazione (di tipo RS-485, CAN e USB) e di protocolli di comunicazione supportati, per favorire l’integrazione dei dispositivi in sistemi.
Controllore principale disponibile con interfaccia utente integrata o in versione cieca.
Gestione di 3 compressori “on-off” per ciascun circuito.
Gestione della valvola di pump down.
Gestione del “free cooling”.
Funzione “programmazione settimanale”.

Caratteristiche tecniche

Soluzione di controllo per chiller/pompe di calore monocircuito e bicircuito

c-pro 3 nano CHILc-pro 3 micro CHILc-pro 3 EXP micro+EVDRIVE03Vgraph
EPN2LXP1CHEPU2BXP1CHEPU2LXP1CHEPU2EXPEPD4BC3EPD4DF3EPV4GBR
Versione
cieca
built-in LED (display custom da 4+4 digit)
built-in LCD (visualizzatore grafico LCD monocolore da 128 x 64 pixel)
Connessioni
connettori Micro-Fit
morsettiere estraibili a molla
morsettiere estraibili a vite
Alimentazione
12 VAC non isolata
24 VAC/DC non isolata
Porte di comunicazione
TTL di programmazione
in tensione INTRABUS
RS-485 MODBUS master
RS-485 MODBUS slave
CAN CANBUS
USB
Altre caratteristiche
orologio
buzzer di allarme

Note
Nessuna.

Opzioni disponibili
Nessuna.

Configurazione dell'I/O

La seguente tabella illustra un esempio di configurazione pronta per l'utilizzo per chiller-pompe di calore bicircuito aria-acqua a 2 compressori per ciascun circuito, con un driver per valvole di espansione elettroniche di tipo stepper bipolare per ciascun circuito (EVDRIVE03), ventilatori modulanti e condensazione unica; è possibile personalizzare la configurazione dell'I/O.

c-pro 3 micro CHILEVDRIVE03 circ. 1EVDRIVE03 circ. 2
Ingressi analogici
AI1pressione di condensazione circuito 1
AI2temperatura di scarico circuito 1
AI1temperatura di ripresa circuito utenza
AI2temperatura di mandata circuito utenza
AI3temperatura esterna
AI4... AI9non utilizzatiX
AI3temperatura di aspirazione circuito 1
AI4pressione di evaporazione circuito 1
AI1pressione di condensazione circuito 2
AI2temperatura di scarico circuito 2
AI3temperatura di aspirazione circuito 2
AI4pressione di evaporazione circuito 2
Ingressi digitali
DI1pressostato di massima circuito 1
DI2pressostato di minima circuito 1
DI3protezione termica compressore 1 circuito 1
DI1pressostato di massima circuito 2
DI2pressostato di minima circuito 2
DI3protezione termica compressore 1 circuito 2
DI1accensione/spegnimento
DI2flussostato circuito utenza
DI3protezione termica pompa circuito utenza
DI4protezione termica compressore 2 circuito 1
DI5protezione termica ventilatore (230 VAC)
DI6estate/inverno
DI7protezione termica compressore 2 circuito 2
DI8... DI9non utilizzatiX
Uscite analogiche
AO1ventilatore
AO2... AO6non utilizzateX
Uscite digitali (relè elettromeccanici)
DO1pompa circuito utenza
DO2compressore 1 circuito 1
DO3compressore 2 circuito 1
DO4resistenze antigelo circuito utenza
DO5abilitazione ventilatore
DO6valvola di inversione circuito 1
DO7compressore 1 circuito 2
DO8compressore 2 circuito 2
DO9valvola di inversione circuito 2
DO1valvola solenoide di pump down circuito 1
DO1valvola solenoide di pump down circuito 2
