EVX serie 800

EVX serie 800

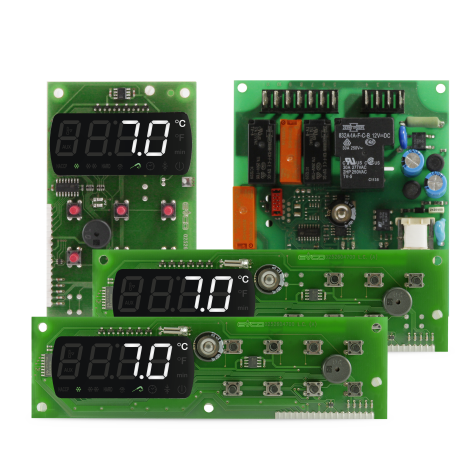

Controllori per abbattitori di temperatura, in versione compatta e splittata
EVX serie 800 è una gamma di controllori per la gestione di abbattitori di temperatura.
Sono disponibili in versione compatta e splittata, in esecuzione orizzontale e verticale. L’interfaccia utente è composta da un display custom di dimensioni superiori alla media (con punto decimale e icone funzione) e da 6 o 8 tasti.
I controllori dispongono di un relè elettromeccanico da 30 A res. @ 250 VAC per il controllo diretto di compressori di elevata potenza, evitando l’utilizzo di teleruttori e con connessione diretta del carico.
Sono in grado di gestire cicli di abbattimento positivo e negativo, sia a temperatura che a tempo (con funzione “hard/soft”); i cicli a temperatura possono essere preceduti da un test per la verifica del corretto inserimento della sonda ad ago.
Alcuni dispongono inoltre di orologio (per memorizzare gli allarmi HACCP).
L’installazione a retro pannello con viti prigioniere e pellicola frontale permette di posizionare l’interfaccia utente a filo del pannello, per una perfetta integrazione nel design dell’unità.
Scheda tecnica
Genera PDF

Vantaggi e caratteristiche principali

Integrazione estetica nell’unità.
Relè elettromeccanico da 30 A res. @ 250 VAC, con connessione diretta del carico.
Modelli con orologio (per memorizzare gli allarmi HACCP).
Display custom di dimensioni superiori alla media.
Modelli in versione compatta e splittata, in esecuzione orizzontale e verticale.
Porta di comunicazione di tipo TTL MODBUS per chiave di programmazione EVKEY e per altri prodotti EVCO.
Gestione di cicli di abbattimento positivo e negativo, sia a temperatura che a tempo.
Gestione del test per la verifica del corretto inserimento della sonda ad ago.
Funzione “hard/soft”.

Caratteristiche tecniche

Controllori in versione compatta e in esecuzione orizzontale

EVX802P7EVX812P7EVX805P7EVX815P7
Alimentazione
230 VAC
Ingressi analogici
sonda ambiente (PTC/NTC)
sonda ad ago (PTC/NTC)
sonda evaporatore (PTC/NTC)
sonda condensatore (PTC/NTC) (1) (1) (1) (1)
Ingressi digitali (per contatto NA/NC)
micro porta
pressostato di massima (1) (1) (1) (1)
Uscite digitali (relè elettromeccanici; A res. @ 250 VAC)
compressore30 A30 A30 A30 A
sbrinamento  8 A8 A
ventilatore dell’evaporatore  8 A8 A
carico 2 (default ventilatore dell’evaporatore) (2)8 A8 A
carico 4 (default resistenze della porta) (3)  8 A8 A
carico 5 (default luce ambiente) (4)  5 A5 A
Porte di comunicazione
TTL MODBUS, per chiave di programmazione EVKEY e per altri prodotti EVCO
Altre caratteristiche
orologio
buzzer di allarme
gestione di cicli di abbattimento positivo e negativo, sia a temperatura che a tempo
gestione del test per la verifica del corretto inserimento della sonda ad ago
funzione “hard/soft”
funzione “HACCP”

Note
(1)configurabile per ingresso analogico per sonde PTC/NTC o per ingresso digitale
(2)configurabile per sbrinamento o ventilatore dell’evaporatore
(3)configurabile per resistenze della porta o ventilatore del condensatore
(4)configurabile per luce ambiente, riscaldamento sonda ad ago o luce UV.

Opzioni disponibili
Nessuna.

Controllori in versione compatta e in esecuzione verticale

EVXV802P7EVXV812P7EVXV805P7EVXV815P7
Alimentazione
230 VAC
Ingressi analogici
sonda ambiente (PTC/NTC)
sonda ad ago (PTC/NTC)
sonda evaporatore (PTC/NTC)
sonda condensatore (PTC/NTC) (1) (1) (1) (1)
Ingressi digitali (per contatto NA/NC)
micro porta
pressostato di massima (1) (1) (1) (1)
Uscite digitali (relè elettromeccanici; A res. @ 250 VAC)
compressore30 A30 A30 A30 A
sbrinamento  8 A8 A
ventilatore dell’evaporatore  8 A8 A
carico 2 (default ventilatore dell’evaporatore) (2)8 A8 A
carico 4 (default resistenze della porta) (3)  8 A8 A
carico 5 (default luce ambiente) (4)  5 A5 A
Porte di comunicazione
TTL MODBUS, per chiave di programmazione EVKEY e per altri prodotti EVCO
Altre caratteristiche
orologio
buzzer di allarme
gestione di cicli di abbattimento positivo e negativo, sia a temperatura che a tempo
gestione del test per la verifica del corretto inserimento della sonda ad ago
funzione “hard/soft”
funzione “HACCP”

Note
(1)configurabile per ingresso analogico per sonde PTC/NTC o per ingresso digitale
(2)configurabile per sbrinamento o ventilatore dell’evaporatore
(3)configurabile per resistenze della porta o ventilatore del condensatore
(4)configurabile per luce ambiente, riscaldamento sonda ad ago o luce UV.

Opzioni disponibili
Nessuna.

Controllori in versione splittata

EVXS815P9
Alimentazione
115... 230 VAC
Ingressi analogici
sonda ambiente (PTC/NTC)
sonda ad ago (PTC/NTC)
sonda evaporatore (PTC/NTC)
Ingressi digitali (per contatto NA/NC)
micro porta
pressostato di massima
Uscite digitali (relè elettromeccanici; A res. @ 250 VAC)
compressore30 A
sbrinamento16 A
ventilatore dell’evaporatore8 A
carico 4 (default resistenze della porta) (1)16 A
carico 5 (default luce ambiente) (2)8 A
Porte di comunicazione
TTL MODBUS, per chiave di programmazione EVKEY e per altri prodotti EVCO
Altre caratteristiche
orologio
buzzer di allarme
gestione di cicli di abbattimento positivo e negativo, sia a temperatura che a tempo
gestione del test per la verifica del corretto inserimento della sonda ad ago
funzione “hard/soft”
funzione “HACCP”

Note
(1)configurabile per resistenze della porta o ventilatore del condensatore
(2)configurabile per luce ambiente, riscaldamento sonda ad ago o luce UV.

Opzioni disponibili
Nessuna.
