c-pro 3 NODE kilo

c-pro 3 NODE kilo

Controllori programmabili
c-pro 3 NODE kilo è una gamma di controllori programmabili con ampia dotazione di protocolli di comunicazione e di I/O (fino a 40) per le più svariate applicazioni (principalmente HVAC/R). Il software applicativo è realizzabile in maniera intuitiva da ambiente di sviluppo grafico a oggetti UNI-PRO 3.
La porta Ethernet con Web Server integrato permette l’accesso tramite browser alle pagine HTML(5) dell’applicazione sviluppata e l’utilizzo congiunto di protocolli di comunicazione quali BACnet, Modbus TCP, MQTT, ecc., a beneficio dell’intercomunicabilità dei dispositivi. La contemporanea presenza della porta CAN e di due RS-485 ne consente l’utilizzo in sistemi di controllo e manutenzione sia locali che remoti.
La funzionalità data-logging permette la registrazione fino a 32 variabili di processo / 32 eventi per favorire il monitoraggio dell'unità (ad esempio i consumi energetici) e la tracciabilità dei dati (scaricabili in CSV tramite USB). Le porte USB e Ethernet permettono la riprogrammazione, il download ed il debug del software applicativo (in locale o in remoto), agevolando così il commissioning e la successiva diagnostica.

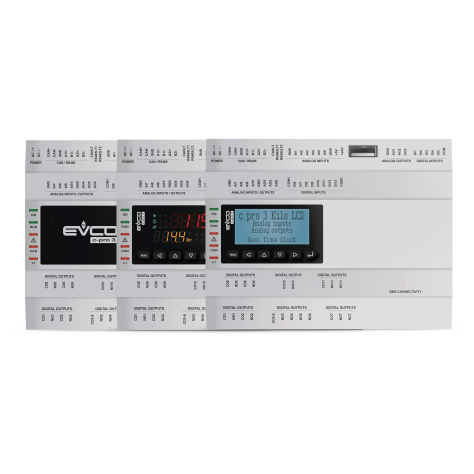

c-pro 3 NODE kilo è disponibile nel formato standard 8 moduli DIN, cieco o con interfaccia utente integrata a 6 tasti, in versione LCD grafico oppure a LED con icone funzione.
Technical sheet
Generate PDF

Advantages & Main Features

Varietà di porte di comunicazione (di tipo RS-485, CAN, USB ed Ethernet) e di protocolli di comunicazione supportati, per favorire l’integrazione dei dispositivi in sistemi.
Protocollo di comunicazione BACnet®.
Funzionalità Web Server
Funzionalità data-logging.
Flessibilità, modularità ed espandibilità.
Considerevole numero di ingressi e di uscite.
Modelli in versione built-in o cieca.
Formato standard 8 moduli DIN.

Technical Features

Controllori programmabili

c-pro 3 NODE kiloc-pro 3 NODE kilo+
EPK4BHXEPK4BHREPK4LHXEPK4LHREPK4DHXEPK4DHREPK4BHQEPK4BHTEPK4LHQEPK4LHTEPK4DHQEPK4DHT
Versione
cieca
built-in LED (display custom da 4+4 digit)
built-in LCD (visualizzatore grafico LCD monocolore da 128 x 64 pixel)
Dimensioni
moduli DIN888888888888
Connessioni
morsettiere estraibili a vite
Alimentazione
24 VAC/DC non isolata
Ingressi analogici
PTC/NTC/Pt 1000333333444444
PTC/NTC/Pt 1000/0-20 mA/4-20 mA/0-5 V ratiometric/0-10 V333333666666
Ingressi digitali (per contatto NA/NC)
contatti a 24 VAC/DC 50/60 Hz optoisolati333333111111111111
contatti a 24 VAC/DC 2 KHz optoisolati222222222222
Uscite analogiche
0-10 V      222222
PWM/0-10 V222222222222
0-20 mA/4-20 mA/0-10 V111111222222
Uscite digitali (relè elettromeccanici; A res. @ 250 VAC)
3 A SPST646464959595
3 A SPDT111111222222
Uscite digitali (comando per relè allo stato solido)
24 VAC/DC, 0.6 A max 2 2 2 4 4 4
Porte di comunicazione
RS-485 MODBUS slave111111111111
RS-485 (MODBUS master/slave, BACnet MS/TP) (1)111111111111
CAN CANBUS111111111111
USB111111111111
Ethernet (MODBUS TCP, Web Server, BACnet IP) (1)111111111111
Altre caratteristiche
orologio

Note
(1)Il protocollo di comunicazione BACnet è in alternativa alla funzionalità Web Server.

Opzioni disponibili
Nessuna.
