EVR

EVR

Dispositifs de contrôle pour compartiments réfrigérés des bars, vitrines réfrigérées, comptoirs de glaciers, pâtisseries et boucheries, dans la version compacte et splittée

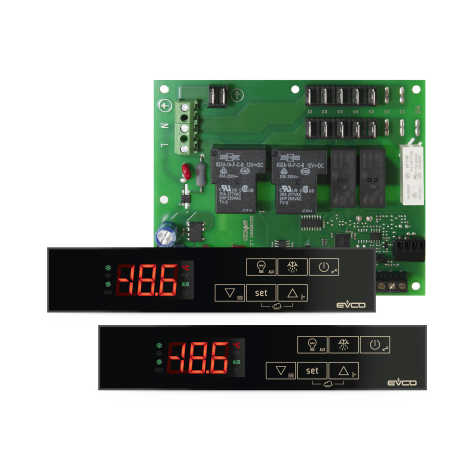

EVR est une gamme de dispositifs de contrôle au design élégant pour la gestion des compartiments réfrigérés des bars, des vitrines réfrigérées, des comptoirs pour glaciers, pâtisseries et boucheries.
Ils sont fournis dans la version compacte et splittée ; l'interface utilisateur est constituée par un afficheur personnalisé ayant des dimensions supérieures à la moyenne (avec un point décimal et des icônes fonctions), par six touches à effet touch, et elle garantit un degré de protection IP55 pour faciliter le nettoyage.
Les dispositifs de contrôle disposent d'un relais électromécaniques de 16 A rés. in-rush @ 250 Vca ou de 30 A rés. @ 250 Vca pour le contrôle direct des compresseurs de grande puissance, en évitant l'utilisation de télérupteurs.
Certains disposent d'une horloge (pour mémoriser les alarmes HACCP), de la gestion de la ventilation en modalité “on/off” et modulante (dans ce cas, il faut également utiliser un régulateur de vitesse externe) et de la gestion adaptative du dégivrage ; tous disposent de stratégie pour les économies d'énergie.
D'autres dispositifs de contrôle sont également en mesure de protéger le compresseur contre les fluctuations de la tension de réseau, en en empêchant la mise sous tension (ou en en provoquant la mise hors tension) si celle-ci se situe hors d'une gamme admise, en essayant simultanément de garantir le rafraîchissement ambiant (fonction brevetée).
On a prévu une installation sur panneau (à partir du panneau frontal), avec des ailettes élastiques de retenue et une profondeur réduite est demandée.
Technical sheet
Generate PDF

Advantages & Main Features

Design élégant, touches avec effet touch, épaisseur frontale et profondeur réduites.
Relais électromécaniques de 16 A rés. in-rush @ 250 Vca ou 30 A rés. @ 250 Vca.
Modèles en mesure de protéger le compresseur contre les fluctuations de la tension de réseau.
Gestion adaptative du dégivrage et stratégies pour l'économie d'énergie
Afficheur personnalisé de dimensions supérieures à la moyenne.
Degré de protection IP55.
Modèles de la version compacte et splittée.
Port de communication de type TTL MODBUS pour clé de programmation EVKEY et pour d'autres produits EVCO.
Modèles avec horloge (pour mémoriser les alarmes HACCP).
Modèle avec gestion de la ventilation en modalité "on-off" et modulant.

Technical Features

Dispositifs de contrôle de la version compacte

EVR221N7EVR231N7EVR202N7EVR232N7EVR203N7EVR233N9EVR204N7
Pour
Unité à température normale
Unité à basse température
Alimentation
115.. 230 VAC
230 VAC
Entrées analogiques
sonde de température ambiante (PTC/NTC)
sonde de l'évaporateur (PTC/NTC)
sonde condensateur (PTC/NTC)       (1)
Entrées numériques (pour contact NO/NF)
micro-interrupteur porte/multifonction
micro-interrupteur porte/multifonction 2       (1)
Sorties numériques (relais électromécaniques ; A rés. @ 250 Vca)
compresseur16 A in-rush30 A16 A in-rush30 A16 A in-rush30 A16 A in-rush
dégivrage      8 A
ventilateur de l'évaporateur    5 A5 A5 A
charge 2 (défaut dégivrage) (2)  8 A8 A
charge 2 (défaut dégivrage) (3)    8 A8 A
charge 4 (défaut éclairage ambiant) (4)      8 A
Ports de communication
TTL MODBUS pour clé de programmation EVKEY et pour d'autres produits EVCO
pour l'indicateur à distance EVT100
Autres caractéristiques
fonctionnement en présence d'un faible ou haut pourcentage d'humidité relative
gestion de l'alarme de surchauffe du condensateur
gestion adaptative du dégivrage
fonction “économies d'énergie”
fonction “refroidissement rapide”

Notes
(1)configurable pour l'entrée analogique des sondes PTC/NTC ou pour l'entrée numérique
(2)configurable pour l'éclairage ambiant, les résistances anti-buée, la sonde auxiliaire, l'alarme, les résistances de la porte, les résistances pour le fonctionnement à zone neutre, le ventilateur de l'évaporateur ou le dégivrage
(3)configurable pour le dégivrage ou l'éclairage ambiant
(4)configurable pour l'éclairage ambiant, les résistances anti-buée, la sonde auxiliaire, l'alarme, les résistances de la porte, les résistances pour le fonctionnement à zone neutre, le ventilateur du condensateur.

Options disponibles
Buzzer d'alarme.
EVR234N9
Pour
Unité à température normale
Unité à basse température
Alimentation
115.. 230 VAC
230 VAC
Entrées analogiques
sonde de température ambiante (PTC/NTC)
sonde de l'évaporateur (PTC/NTC)
sonde condensateur (PTC/NTC) (1)
Entrées numériques (pour contact NO/NF)
micro-interrupteur porte/multifonction
micro-interrupteur porte/multifonction 2 (1)
Sorties numériques (relais électromécaniques ; A rés. @ 250 Vca)
compresseur30 A
dégivrage8 A
ventilateur de l'évaporateur5 A
charge 2 (défaut dégivrage) (2)
charge 2 (défaut dégivrage) (3)
charge 4 (défaut éclairage ambiant) (4)8 A
Ports de communication
TTL MODBUS pour clé de programmation EVKEY et pour d'autres produits EVCO
pour l'indicateur à distance EVT100
Autres caractéristiques
fonctionnement en présence d'un faible ou haut pourcentage d'humidité relative
gestion de l'alarme de surchauffe du condensateur
gestion adaptative du dégivrage
fonction “économies d'énergie”
fonction “refroidissement rapide”

Notes
(1)configurable pour l'entrée analogique des sondes PTC/NTC ou pour l'entrée numérique
(2)configurable pour l'éclairage ambiant, les résistances anti-buée, la sonde auxiliaire, l'alarme, les résistances de la porte, les résistances pour le fonctionnement à zone neutre, le ventilateur de l'évaporateur ou le dégivrage
(3)configurable pour le dégivrage ou l'éclairage ambiant
(4)configurable pour l'éclairage ambiant, les résistances anti-buée, la sonde auxiliaire, l'alarme, les résistances de la porte, les résistances pour le fonctionnement à zone neutre, le ventilateur du condensateur.

Options disponibles
Buzzer d'alarme.

Dispositif de contrôle de la version compacte avec protection du compresseur contre les fluctuations de la tension de réseau

EVR261N7EVR271N7EVR263N7EVR273N9EVR264N7EVR274N9
Pour
Unité à température normale
Unité à basse température
Alimentation
115.. 230 VAC
230 VAC
Entrées analogiques
sonde de température ambiante (PTC/NTC)
sonde de l'évaporateur (PTC/NTC)
sonde condensateur (PTC/NTC)     (1) (1)
Entrées numériques (pour contact NO/NF)
micro-interrupteur porte/multifonction
micro-interrupteur porte/multifonction 2     (1) (1)
Sorties numériques (relais électromécaniques ; A rés. @ 250 Vca)
compresseur16 A in-rush30 A16 A in-rush30 A16 A in-rush30 A
dégivrage    8 A8 A
ventilateur de l'évaporateur  5 A5 A5 A5 A
charge 2 (défaut dégivrage) (2)  8 A8 A
charge 4 (défaut éclairage ambiant) (3)    8 A8 A
Ports de communication
TTL MODBUS pour clé de programmation EVKEY et pour d'autres produits EVCO
pour l'indicateur à distance EVT100
Autres caractéristiques
fonctionnement en présence d'un faible ou haut pourcentage d'humidité relative
gestion de l'alarme de surchauffe du condensateur
gestion adaptative du dégivrage
fonction “économies d'énergie”
fonction “refroidissement rapide”

Notes
(1)configurable pour l'entrée analogique des sondes PTC/NTC ou pour l'entrée numérique
(2)configurable pour le dégivrage ou l'éclairage ambiant
(3)configurable pour l'éclairage ambiant, les résistances anti-buée, la sonde auxiliaire, l'alarme, les résistances de la porte, les résistances pour le fonctionnement à zone neutre, le ventilateur du condensateur.

Options disponibles
Buzzer d'alarme.

Dispositifs de contrôle pour unités à basse température, de la version splittée

EVRS204N9EVRS235N9EVRS205N9EVRS225N9
Alimentation
115.. 230 VAC
Entrées analogiques
sonde de température ambiante (PTC/NTC)
sonde condensateur (PTC/NTC) (1)  (1)
sonde d'ambiance (PTC/NTC/Pt 1000)
sonde de l'évaporateur (PTC/NTC)
sonde de l'évaporateur (PTC/NTC/Pt 1000)
sonde auxiliaire (PTC/NTC/Pt 1000) (2)  (3)  (3)
Entrées numériques (pour contact NO/NF)
micro-interrupteur porte/multifonction (1) (3) (1) (3)
micro-interrupteur porte/multifonction 2
Sorties analogiques
PWM (ventilateur de l'évaporateur)
Sorties numériques (relais électromécaniques ; A rés. @ 250 Vca)
compresseur30 A30 A30 A30 A
dégivrage16 A16 A16 A16 A
ventilateur de l'évaporateur8 A8 A8 A8 A
charge 4 (défaut éclairage ambiant) (4)16 A16 A16 A16 A
charge 5 (défaut alarme) (4) 30 A30 A30 A
Ports de communication
TTL MODBUS pour clé de programmation EVKEY et pour d'autres produits EVCO
Autres caractéristiques
horloge
fonctionnement en présence d'un faible ou haut pourcentage d'humidité relative
gestion de la ventilation en modalité "on-off" et modulant
gestion de l'alarme de surchauffe du condensateur
gestion adaptative du dégivrage
fonction "multideck"
fonction “HACCP”
fonction “économies d'énergie”
fonction “refroidissement rapide”

Notes
(1)configurable pour l'entrée analogique des sondes PTC/NTC ou pour l'entrée numérique
(2)configurable pour une sonde condensateur, une sonde afficheur ou une sonde CPT
(3)configurable pour l'entrée analogique des sondes PTC/NTC/Pt 1000 ou pour l'entrée numérique
(4)configurable pour l'éclairage ambiant, les résistances anti-buée, la sonde auxiliaire, l'alarme, les résistances de la porte, les résistances pour le fonctionnement à zone neutre, le ventilateur du condensateur ou le compresseur 2.

Options disponibles
-buzzer d'alarme
-port for EVT100 remote indicator (not available in models EVRS204 and EVRS205).
