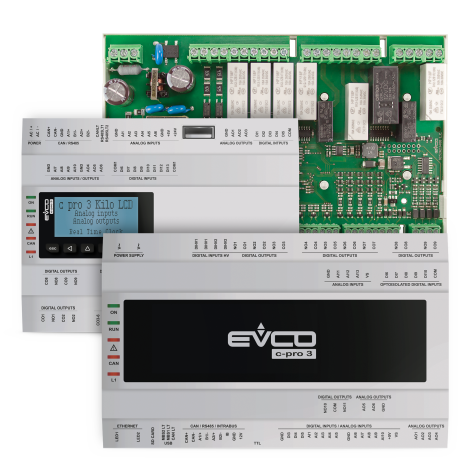

c-pro 3 AHU

c-pro 3 AHU

Dispositif de contrôle pour unités de traitement de l'air
Fiche technique
Générer PDF

Principaux avantages et caractéristiques

Variété de ports de communication (de type RS-485, CAN, USB et Ethernet) et de protocoles de communication compatibles (BACNet et Web Server)
Gestion de l'humidificateur
Gestion de la vanne externe, de la vanne de dérivation et de la vanne de la chambre de mélange

Caractéristiques techniques

Dispositif de contrôle pour unités de traitement de l'air

c-pro 3 AHUc-pro 3 NODE giga AHU
EPK4BHQ1AHEPK4DHQ1AHEPG9OHX1AHEPG9ORE1AHEPG9BHX1AH
VERSION
In a plastic housing, blind
In a plastic housing, with built-in user interface
Borgne, nue
FORMAT
8 modules DIN
10 modules DIN
AFFICHEUR
Afficheur graphique LCD, 6 touches
INSTALLATION
Sur rail DIN
CONNEXIONS
Borniers à vis fixes
Borniers à vis extractibles
ALIMENTATION
24 VAC/DC
115... 230 VAC
ENTRÉES CONFIGURABLES (ANALOGIQUES OU NUMÉRIQUES)
Entrée analogique (PTC/NTC/Pt 1000) ou entrée numérique (à contact sec)44555
Entrée analogique (PTC/NTC/Pt 1000/0-5 V/0-10 V/0-20 mA/4-20 mA) ou entrée numérique (à contact sec)66555
ENTRÉES NUMÉRIQUES (configurables)
24 VAC/DC1111
24 VAC/DC pour trains d'impulsions jusqu'à 2 KHz22333
À haute tension  222
SORTIES ANALOGIQUES (configurables)
0-10 V22
0-10 V/PWM22444
0-20 mA/4-20 mA/0-10 V22
SORTIES NUMÉRIQUES relais électromécaniques ; A rés. à 250 VAC (configurables)
2 A SPST  222
3 A SPST99555
3 A SPDT22111
8 A SPST  111
PORT DE COMMUNICATION
TTL MODBUS
INTRABUS
RS-485 (MODBUS slave, BACnet MS/TP)
RS-485 MODBUS maitre
CAN
USB
Ethernet (MODBUS TCP, Web Server, BACnet IP) (1)
AUTRES CARACTÉRISTIQUES D'ORIGINE
Horloge

Notes
(1)The BACnet communications protocol can be used only in alternative to the Web Server function.

Options disponibles
Interfaces utilisateur compatibles : EPcolor S/M/L, EPJgraph, EPJ LCD, Vgraph.
