c-pro 3 nano

c-pro 3 nano

Controllori programmabili
c-pro 3 nano è una gamma di controllori programmabili extra-small con numerosi ingressi ed uscite (fino a 25) e con elevata capacità di memoria per rispondere alle esigenze di gestione del settore HVAC/R, in particolare per gli OEM.
Sia nelle versioni con porta CAN, sia in quelle dotate di porta proprietaria INTRABUS, è possibile incrementare il numero di I/O tramite l’aggiunta di espansioni. Inoltre il protocollo CAN consente a c-pro 3 nano di integrarsi con tutta la famiglia di controllori e visualizzatori della serie c-pro 3.
L’opzione MODBUS RTU, tramite un'interfaccia esterna, è sempre disponibile in entrambi i formati master e slave; c-pro 3 nano plus, grazie alla RS-485 in dotazione, consente la presenza contemporanea di 2 protocolli MODBUS.
Il software applicativo è realizzabile in maniera intuitiva, semplice e portabile con l’ambiente di sviluppo grafico a oggetti UNI-PRO 3. Grazie alla porta USB di serie, il controllore risulta facilmente programmabile in fase di sviluppo e debug ed aggiornabile tramite le più comuni chiavi USB.

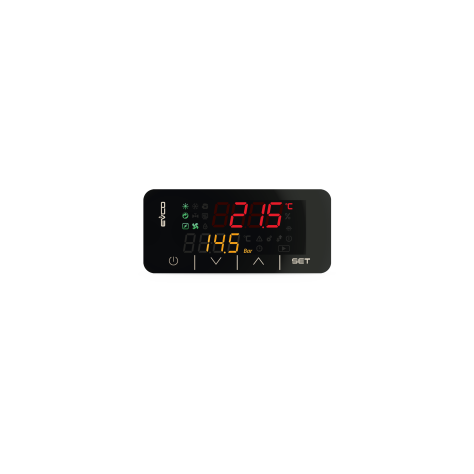

Il design elegante ed il formato compatto (74 x 32 mm) ne fanno un controllore ideale per installazioni a pannello. L’interfaccia utente, composta da doppio display LED (4 + 4 digit), icone funzione e 4 tasti touch capacitivi, ha un grado di protezione IP65.
Scheda tecnica
Genera PDF

Vantaggi e caratteristiche principali

25 ingressi e uscite
Design elegante con tasti touch e procedure di impostazione che necessitano di un solo dito
Flessibile, modulare, espandibile
Varietà di porte di comunicazione
Finalizzato agli OEM
Formato compatto extra-small 74 x 32 mm con frontale piano
Grado di protezione dell’interfaccia utente IP65

Caratteristiche tecniche

Controllori programmabili

c-pro 3 nano basicc-pro 3 nano CANc-pro 3 nano plus
EPN2LEPN3LEPN2LXCEPN3LXCEPN2LXPEPN3LXP
CONNESSIONI
Connettori Micro-Fit
Morsettiere estraibili a vite
ALIMENTAZIONE
12 VAC non isolata
24 VAC/DC non isolata
INGRESSI CONFIGURABILI (ANALOGICI O DIGITALI)
Ingresso analogico (PTC/NTC/Pt 1000) o ingresso digitale (a contatto pulito)555555
Ingresso analogico (NTC/0-5 V raziometrico/0-10 V/0-20 mA/4-20 mA) o ingresso digitale (a contatto pulito)222244
INGRESSI DIGITALI
A contatto pulito e per treni di impulsi fino a 2 KHz222222
A contatto pulito111133
USCITE ANALOGICHE
0-10 V/PWM/a taglio di fase222222
0-10 V/0-20 mA/4-20 mA    22
USCITE DIGITALI (relè elettromeccanici; A res. @ 250 VAC)
3 A SPST666677
PORTE DI COMUNICAZIONE
INTRABUS (1)111111
RS-485 MODBUS master/slave    11
CAN  1111
USB111111
ALTRE CARATTERISTICHE
Orologio

Note
(1) Diventa una RS-485 MODBUS master/slave se collegata all'interfaccia seriale EVIF22ISX. .

Opzioni disponibili
Orologio.
