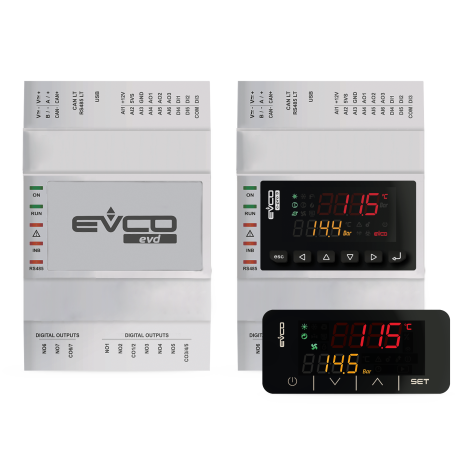

| EV3 HPRU | EVD HPRU |
| EV3914LM2 | EV3916LM2GF | EVD914BM9 | EVD914BM9MF | EVD914LM9MF |
| VERSION |
| In a plastic housing, blind | | | • | • | |
| In a plastic housing, with built-in user interface | • | • | | | • |
| FORMAT |
| 74 x 32 mm | • | • | | | |
| 4 DIN-Module | | | • | • | • |
| ANZEIGE |
| LED-Display mit 2 Zeilen, 6 Tasten | | | | | • |
| LED-Display mit 2 Zeilen, 4 Kapazitive Sensortasten | • | • | | | |
| INSTALLATION |
| Paneel-Installation | • | • | | | |
| Auf DIN-Schiene | | | • | • | • |
| ANSCHLÜSSE |
| Stecker Micro-Fit | • | • | • | • | • |
| Edge-Stecker | • | • | | | |
| Herausnehmbare geschraubte Klemmleisten | • | • | • | • | • |
| STROMVERSORGUNG |
| 12 VAC | • | • | | | |
| 115... 230 VAC | | | • | • | • |
| KONFIGURIERBARE EINGÄNGE (ANALOGE ODER DIGITALE) |
| Analoger Eingang (NTC) oder digitaler Eingang (spannungsfreier Kontakt) | 5 | 5 | 5 | 5 | 5 |
| Analoger Eingang (NTC/0-5 V ratiometrisch/0-10 V/0-20 mA/4-20 mA) oder digitaler Eingang (spannungsfreier Kontakt) | 2 | 2 | 2 | 2 | 2 |
| DIGITALE EINGÄNGE (konfigurierbar) |
| Spannungsfreier Kontakt | 1 | 1 | 1 | 1 | 1 |
| Spannungsfreier Kontakt für Impulszüge bis zu 2 kHz | 2 | 2 | 2 | 2 | 2 |
| ANALOGE AUSGÄNGE (konfigurierbar) |
| 0-10 V/PWM/Phasenanschnitt | 2 | 2 | 2 | 2 | 2 |
| DIGITALE AUSGÄNGE elektromechanische Relais; A resistiv @ 250 VAC (konfigurierbar) |
| 3 A SPST | 4 | 4 | 2 | 2 | 2 |
| 8 A SPDT | | | 1 | 1 | 1 |
| 12 A SPST | | | 1 | 1 | 1 |
| DIGITALE AUSGÄNGE Triac; @ 250 VAC (konfigurierbar) |
| 200 mA | | 1 | | | |
| 2 A | | 1 | | | |
| DIGITALE AUSGÄNGE Open Collector (konfigurierbar) |
| 12 V max. 40 mA | | | 1 | 1 | 1 |
| COM-PORTS |
| INTRABUS | • | • | • | • | • |
| MODBUS RS-485 Slave | | • | | • | |
| ANDERE DATEN |
| Uhr | | • | | • | • |
| Alarm-Summer | • | • | | | • |
| |
| Hinweise |
| Keine. |
| |
| Verfügbare Optionen |
|
