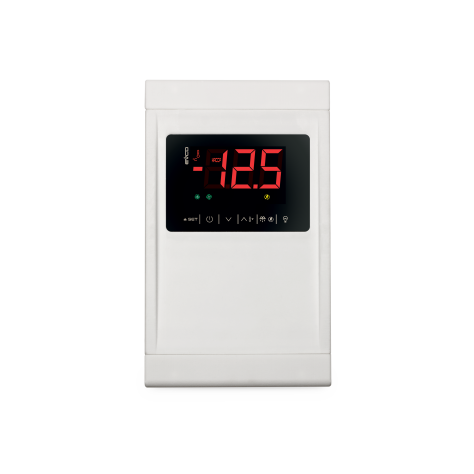

EVBOX Light J200 & JS200

Steuereinheiten für Kühlzellen

Details
Download
Zubehör

Die Linie EVBOX Light J200 bietet frontale Bedienpanels für die Steuerung von einphasigen Kühlzellen mit montiertem oder Remote-Verflüssigungssatz. Im zweiten Fall kann die Lösung EVBOX Light JS200 (Split) mit einem extrem schmalen Design gewählt werden, bei der nur das Bediendisplay an der Kühlzelle angebracht wird.
Die Bedienpanels sind mit bis zu 5 Relais-Ausgängen ausgestattet und ermöglichen die flexible und energiesparende Steuerung der unterschiedlichsten Gerätekonfigurationen, die auf dem Markt angeboten werden.
Die Bedienerschnittstelle verfügt über ein großes LED-Display und kapazitive Tasten. Das Bedienpanel und alle seine Bauteile garantieren die Schutzart IP65.

Produktdatenblatt

Konformitätserklärung zu EG-Richtlinien

EVLJ234N7VXRXV

EVLJ235N7VXRXV

Vorteile und Gerätedaten

Elegantes Design mit Sensortasten und Einstellungsvorgängen, die über einen einzigen Finger erfolgen

Elektromagnetische Relais für Hochleistungskompressoren

Verbindung mit dem anzusteuernden Gerät über Mobilgeräte und die App EVconnect oder über Internet und die Cloud-Plattform EPoCA

Adaptive Steuerung der Abtauung und Energiesparfunktionen

Technische Daten

Steuereinheiten in Kompaktbauweise

	EVLJ224N7	EVLJ224N7V3	EVLJ225N7	EVLJ225N9V3	EVLJ234N7VXRXV	EVLJ235N7VXRXV
STROMVERSORGUNG
115... 230 VAC				•
230 VAC	•	•	•		•	•
ANALOGE EINGÄNGE
Zellenfühler (PTC/NTC)	•	•	•	•	•	•
Fühler Verdampfer (PTC/NTC)	•	•	•	•	•	•
DIGITALE EINGÄNGE
Mikroschalter Tür	•	•	•	•	•	•
KONFIGURIERBARE EINGÄNGE (ANALOGE ODER DIGITALE)
Hilfstemperaturfühler (PTC/NTC) oder Mikroschalter Tür/Multifunktion	•	•	•	•	•	•
DIGITALE AUSGÄNGE (elektromechanische Relais; A resistiv @ 250 VAC)
Kompressor (konfigurierbar)	16 A	30 A	16 A	30 A	16 A	16 A
Abtauung (konfigurierbar)	8 A	8 A	8 A	8 A	8 A	8 A
Verdampfer-Lüfter (konfigurierbar)	5 A	5 A	5 A	5 A	5 A	5 A
Zellenlicht (konfigurierbar)	8 A	8 A	8 A	8 A	8 A	8 A
Kondensator-Lüfter (konfigurierbar)			5 A	5 A		5 A
COM-PORTS
TTL MODBUS	•	•	•	•	•	•
CONNECTIVITY
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module)	•	•	•	•	•	•
Bluetooth Low Energy for EVconnect app (built-in)					•	•
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module powered by controller)				•
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module with separate 12 Vac/15 Vdc power supply)	•	•	•
Ethernet EPoCA/MODBUS TCP (optional through the EVCO gateways EV3 Web or EVD Web)	•	•	•	•
ANDERE DATEN
Uhr					•	•
Alarm-Summer	•	•	•	•	•	•
Funktion Overcooling	•	•	•	•	•	•
Funktion Energy Saving	•	•	•	•	•	•
Adaptive Steuerung der Abtauung	•	•	•	•	•	•
Betriebsart für hohe oder niedrige relative Luftfeuchtigkeiten	•	•	•	•	•	•
OPTIONAL FEATURES
Uhr (Modul EVIF23TSX)	•	•	•	•

Hinweise
Keine.

Verfügbare Optionen
Keine.

Steuereinheiten in Splitbauweise

	EVLJS224N9	EVLJS225N9
STROMVERSORGUNG
115... 230 VAC	•	•
ANALOGE EINGÄNGE
Zellenfühler (PTC/NTC)	•	•
Fühler Verdampfer (PTC/NTC)	•	•
DIGITALE EINGÄNGE
Mikroschalter Tür	•	•
KONFIGURIERBARE EINGÄNGE (ANALOGE ODER DIGITALE)
Hilfstemperaturfühler (PTC/NTC) oder Mikroschalter Tür/Multifunktion	•	•
DIGITALE AUSGÄNGE (elektromechanische Relais; A resistiv @ 250 VAC)
Kompressor (konfigurierbar)	30 A	30 A
Abtauung (konfigurierbar)	16 A	16 A
Verdampfer-Lüfter (konfigurierbar)	8 A	8 A
Zellenlicht (konfigurierbar)	16 A	16 A
Kondensator-Lüfter (konfigurierbar)		30 A
COM-PORTS
TTL MODBUS	•	•
CONNECTIVITY
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module)	•	•
Bluetooth Low Energy for EVconnect app (optional through the EVlinking BLE module)	•	•
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module powered by controller)	•	•
Ethernet EPoCA/MODBUS TCP (optional through the EVCO gateways EV3 Web or EVD Web)	•	•
ANDERE DATEN
Direkte Anschluss der Last	•	•
Alarm-Summer	•	•
Funktion Overcooling	•	•
Funktion Energy Saving	•	•
Adaptive Steuerung der Abtauung	•	•
Betriebsart für hohe oder niedrige relative Luftfeuchtigkeiten	•	•
OPTIONAL FEATURES
Uhr (Modul EVIF23TSX)	•	•

Hinweise
Keine.

Verfügbare Optionen
Keine.
