EV3/EVJ Basic Split

Controladores en versión split para unidades refrigeradas

Detalles
Download
Accesorios

EV3/EVJ Basic Split es una gama de controladores que disponen de 2 o 4 relés, libremente configurables, que pueden gestionar diversos tipos de unidades refrigeradas, satisfaciendo necesidades que van de la simple regulación de la temperatura a los sistemas de control más complejos y modernos.
Originalmente compatibles con equipos que utilizan hidrocarburos (R290) y equipados con salidas capaces de modular ventiladores y compresores y controlar SSR externos, se caracterizan por una elevada eficiencia energética.

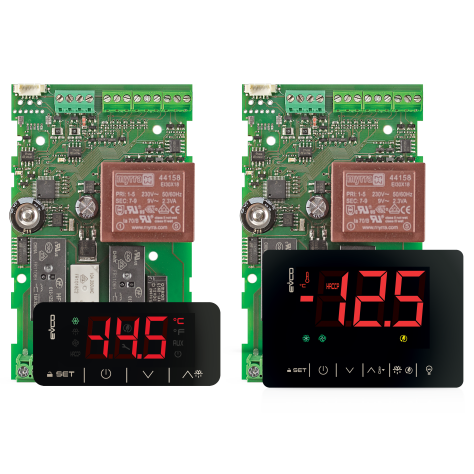

Los módulos de control, que se encuentran disponibles en formato abierto o en versión split, se pueden visualizar desde interfaces de usuario LED con teclas capacitivas en formato 74x32 mm (EV3) o extralarge de elevada luminosidad (EVJ) para instalación de panel.

Ficha técnica

Ventajas y características principales

Interacción con la unidad desde dispositivos móviles mediante la app EVconnect o desde Internet mediante la plataforma de nube EPoCA

Cumplen con la norma EN 60079-15 para la utilización en instalaciones que utilizan hidrocarburos (R290)

Instalación frontal o a ras del panel con teclas personalizables

Características técnicas

Controladores en versión split para unidades refrigeradas

	EV3 Basic Split			EVJ Basic Split
	EV3SB22N7	EV3SB24N7	EV3SB54N9	EVJSB24N7
VISUALIZADOR
Formato 74x32 mm, display LED	•	•	•
Formato 111,4x76,4 mm, display LED				•
ALIMENTACIÓN
230 VAC	•	•		•
115... 230 VAC			•
ENTRADAS ANALÓGICAS
Sonda cámara (PTC/NTC)	•	•	•	•
Sonda evaporador (PTC/NTC)		•	•	•
ENTRADAS DIGITALES
Micro-interruptor puerta		•	•	•
ENTRADAS CONFIGURABLES (ANALÓGICAS O DIGITALES)
Sonda evaporador (PTC/NTC) o micro-interruptor puerta	•
Sonda auxiliar (PTC/NTC) o multifunción		•	•	•
MODULATING OUTPUT
Configurable as 0-10 V or PWM for modulation of evaporator fan, condenser fan or for variable speed compressor			•
OUTPUT 12 VDC max. 30 mA
Configurable for driving a 12 VDC max 30 mA relay, an external SSR or a variable speed compressor			•
DIGITAL OUTPUTS (full-sealed relays; A res. @ 250 VAC)
Configurable (default compresor)	16 A	16 A	16 A	16 A
Configurable (default desescarche)		8 A	8 A	8 A
Configurable (default ventiladores evaporador)		5 A	5 A	5 A
Configurable (default luz cámara)	16 A	16 A	16 A	16 A
PUERTOS DE COMUNICACIÓN
TTL MODBUS	•	•	•	•
CONNECTIVITY
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module)	•	•	•	•
Bluetooth Low Energy for EVconnect app (optional through the EVlinking BLE module)	•	•	•	•
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module powered by controller)			•
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module with separate 12 Vac/15 Vdc power supply)	•	•		•
Ethernet EPoCA/MODBUS TCP (optional through the controller/gateway EV3 200 Web)	•	•	•	•
OTRAS CARACTERÍSTICAS
Sirena de alarma	•	•	•	•
OPTIONAL FEATURES
Reloj	•	•	•	•

Notas
Ninguna.

Opciones disponibles
Ninguna.
