EVX

EVX

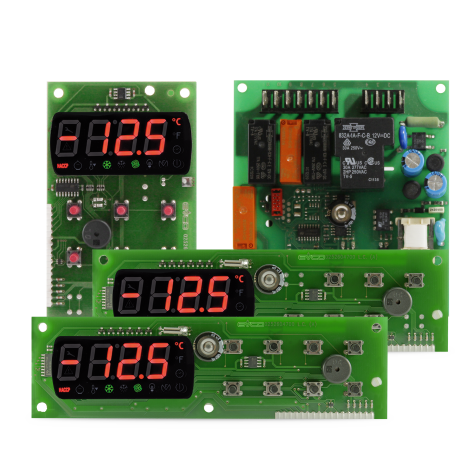

Dispositifs de contrôle pour armoires réfrigérées, dans la version compacte et splittée et intégrables à l'unité
EVX est une gamme de dispositifs de contrôle pour la gestion des armoires réfrigérées.
Ils sont fournis dans la version compacte et splittée, dans le modèle horizontal et vertical et ils sont intégrables à l'unité du point de vue mécanique et esthétique ; l'interface utilisateur est constituée par un afficheur personnalisé ayant des dimensions supérieures à la moyenne (avec un point décimal et des icônes fonctions) et par six touches.
La plupart des dispositifs de contrôle disposent d'un relais électromécanique de 30 A rés. @ 250 Vca pour le contrôle direct des compresseurs de grande puissance, en évitant l'utilisation de télérupteurs, et disposant d'une connexion directe de la charge.
Certains dispositifs de contrôle disposent d'une horloge (pour mémoriser les alarmes HACCP), de la modalité de fonctionnement en présence d'un faible et haut pourcentage d'humidité relative, de la gestion adaptative du dégivrage ; tous disposent de stratégies pour les économies d'énergie.
On a prévu une installation à l'arrière du panneau garantissant l'absence d'épaisseur, avec des goujons et une bande adhésive frontale.
Fiche technique
Générer PDF

Principaux avantages et caractéristiques

On peut les intégrer à l'unité du point de vue mécanique et esthétique.
Modèle avec le relais électromécanique de 30 A rés. @ 250 Vca, avec connexion directe de la charge.
Modèles avec horloge (pour mémoriser les alarmes HACCP).
Gestion adaptative du dégivrage et stratégies pour les économies d'énergie.
Finalisé pour les OEM.
Afficheur personnalisé de dimensions supérieures à la moyenne.
Modèle de la version compacte et splitté, réalisation horizontale et verticale.
Port de communication de type TTL MODBUS pour clé de programmation EVKEY et pour d'autres produits EVCO.
Modèles avec fonctionnement en présence d'un faible ou haut pourcentage d'humidité relative.
Modèles avec gestion de l'alarme de surchauffe du condensateur.

Caractéristiques techniques

Dispositifs de contrôle pour les unités à température normale et à basse température, de la version compacte, réalisation horizontale

EVX201N7EVX203N7EVX204N7EVX214N7EVX205N7EVX215N7EVX225N7
Pour
Unité à température normale
Unité à basse température
Alimentation
230 VAC
Entrées analogiques
sonde d'ambiance (NTC)
sonde d'ambiance 2 (NTC)
sonde évaporateur (NTC)
sonde condensateur (NTC)
Entrées numériques (pour contact NO/NF)
micro-interrupteur porte
multifonction
pressostat de pression maximale
pressostat de pression minimale
Sorties numériques (relais électromécaniques ; A rés. @ 250 Vca)
compresseur16 A16 A30 A30 A30 A30 A30 A
dégivrage 8 A8 A8 A8 A8 A
ventilateur de l'évaporateur 8 A8 A8 A8 A8 A8 A
vanne d'ambiance      8 A
vanne d'ambiance      8 A
charge 4 (défaut éclairage ambiant) (1)  8 A8 A8 A8 A
charge 5 (défaut alarme) (1)    5 A5 A5 A
Ports de communication
TTL MODBUS pour clé de programmation EVKEY et pour d'autres produits EVCO
Autres caractéristiques
horloge
buzzer d'alarme
fonctionnement en présence d'un faible ou haut pourcentage d'humidité relative
gestion de l'alarme de surchauffe du condensateur
gestion adaptative du dégivrage
fonction "HACCP"
fonction “économies d'énergie”
fonction “refroidissement rapide”

Notes
(1)configurable pour l'éclairage ambiant, les résistances anti-buée, la sonde auxiliaire, l'alarme, les résistances de la porte, la vanne de l'évaporateur ou le ventilateur du condensateur.

Options disponibles
-relais compresseur de 30 A rés. @ 250 Vca (en option sur les modèles EVXV201 et EVXV203, ou d'origine, dans le cas contraire)
-buzzer d'alarme (d'origine, mais non fourni sur les modèles EVX201 et EVX203).

Dispositifs de contrôle pour les unités à température normale et à basse température, de la version compacte, réalisation verticale

EVXV201N7EVXV203N7EVXV204N7EVXV214N7EVXV205N7EVXV215N7
Pour
Unité à température normale
Unité à basse température
Alimentation
230 VAC
Entrées analogiques
sonde d'ambiance (NTC)
sonde évaporateur (NTC)
sonde condensateur (NTC)
Entrées numériques (pour contact NO/NF)
micro-interrupteur porte
multifonction
Sorties numériques (relais électromécaniques ; A rés. @ 250 Vca)
compresseur16 A16 A30 A30 A30 A30 A
dégivrage 8 A8 A8 A8 A8 A
ventilateur de l'évaporateur 8 A8 A8 A8 A8 A
charge 4 (défaut éclairage ambiant) (1)  8 A8 A8 A8 A
charge 5 (défaut alarme) (1)    5 A5 A
Autres caractéristiques
horloge
buzzer d'alarme
fonctionnement en présence d'un faible ou haut pourcentage d'humidité relative
gestion de l'alarme de surchauffe du condensateur
gestion adaptative du dégivrage
fonction "HACCP"
fonction “économies d'énergie”
fonction “refroidissement rapide”
Ports de communication
TTL MODBUS pour clé de programmation EVKEY et pour d'autres produits EVCO

Notes
(1)configurable pour l'éclairage ambiant, les résistances anti-buée, la sonde auxiliaire, l'alarme, les résistances de la porte, la vanne de l'évaporateur ou le ventilateur du condensateur.

Options disponibles
-relais compresseur de 30 A rés. @ 250 Vca (en option sur les modèles EVXV201 et EVXV203, ou d'origine, dans le cas contraire)
-buzzer d'alarme (d'origine, en option sur les modèles EVXV201 et EVXV203).

Dispositifs de contrôle pour unités à basse température, de la version splittée

EVXS204N9EVXS214N9EVXS205N9EVXS215N9
Alimentation
115.. 230 VAC
Entrées analogiques
sonde d'ambiance (NTC)
sonde évaporateur (NTC)
sonde condensateur (NTC)
Entrées numériques (pour contact NO/NF)
micro-interrupteur porte
multifonction
Sorties numériques (relais électromécaniques ; A rés. @ 250 Vca)
compresseur30 A30 A30 A30 A
dégivrage16 A16 A16 A16 A
ventilateur de l'évaporateur8 A8 A8 A8 A
charge 4 (défaut éclairage ambiant) (1)16 A16 A16 A16 A
charge 5 (défaut alarme) (1)  8 A8 A
Ports de communication
TTL MODBUS pour clé de programmation EVKEY et pour d'autres produits EVCO
Autres caractéristiques
horloge
buzzer d'alarme
fonctionnement en présence d'un faible ou haut pourcentage d'humidité relative
gestion de l'alarme de surchauffe du condensateur
gestion adaptative du dégivrage
fonction "HACCP"
fonction “économies d'énergie”
fonction “refroidissement rapide”

Notes
(1)configurable pour l'éclairage ambiant, les résistances anti-buée, la sonde auxiliaire, l'alarme, les résistances de la porte, la vanne de l'évaporateur ou le ventilateur du condensateur.

Options disponibles
Aucune.
