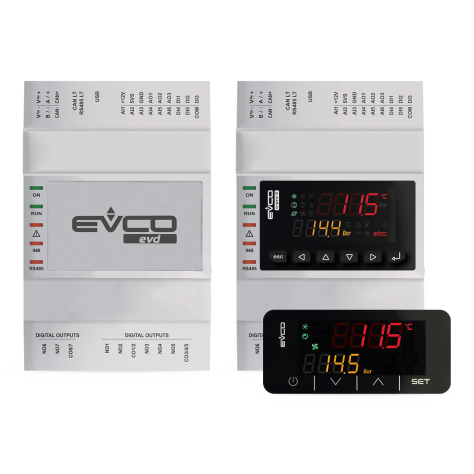

EV CHILL

Steuereinheiten für Chiller mit einem und mit zwei Kreisläufen

Vorteile und Gerätedaten

Modelle für die Ansteuerung von 6 Kompressoren

Steuerung von Kompressoren vom Typ „On-Off“ und mit variablem Durchsatz

Steuerung von Lüftern vom Typ „On-Off“ und modulierenden Lüfter

Standardgröße 74 x 32 mm oder 4 DIN-Module

Technische Daten

Steuereinheiten für Chiller mit einem und mit zwei Kreisläufen

EV3 CHILL EVD CHILL

EV3904LM2 EV3906LM2GF EVD904BM9 EVD904BM9MF EVD904LM9MF

VERSION

In a plastic housing, blind • •

In a plastic housing, with built-in user interface • • •

FORMAT

74 x 32 mm • •

4 DIN-Module • • •

ANZEIGE

LED-Display mit 2 Zeilen, 6 Tasten •

LED-Display mit 2 Zeilen, 4 Kapazitive Sensortasten • •

INSTALLATION

Paneel-Installation • •

Auf DIN-Schiene • • •

ANSCHLÜSSE

Stecker Micro-Fit • • • • •

Edge-Stecker • •

Herausnehmbare geschraubte Klemmleisten • • • • •

STROMVERSORGUNG

12 VAC • •

115... 230 VAC • • •

KONFIGURIERBARE EINGÄNGE (ANALOGE ODER DIGITALE)

Analoger Eingang (NTC) oder digitaler Eingang (spannungsfreier Kontakt) 5 5 5 5 5

Analoger Eingang (NTC/0-5 V ratiometrisch/0-10 V/0-20 mA/4-20 mA) oder digitaler Eingang (spannungsfreier Kontakt) 2 2 2 2 2

DIGITALE EINGÄNGE (konfigurierbar)

Spannungsfreier Kontakt 1 1 1 1 1

Spannungsfreier Kontakt für Impulszüge bis zu 2 kHz 2 2 2 2 2

ANALOGE AUSGÄNGE (konfigurierbar)

0-10 V/PWM/Phasenanschnitt 2 2 2 2 2

DIGITALE AUSGÄNGE elektromechanische Relais; A resistiv @ 250 VAC (konfigurierbar)

3 A SPST 4 4 2 2 2

8 A SPDT 1 1 1

12 A SPST 1 1 1

DIGITALE AUSGÄNGE Triac; @ 250 VAC (konfigurierbar)

200 mA 1

2 A 1

DIGITALE AUSGÄNGE Open Collector (konfigurierbar)

12 V max. 40 mA 1 1 1

COM-PORTS

INTRABUS • • • • •

MODBUS RS-485 Slave • • •

ANDERE DATEN

Uhr • • •

Alarm-Summer • • •

Hinweise

Keine.

Verfügbare Optionen

-	kompatible Benutzerschnittstellen: EVJ LCD, Vled 3 (INTRABUS)
-	kompatible EEV-Treiber: EVDRIVE03
-	kompatible I/O Erweiterungen: EVD EXP.
