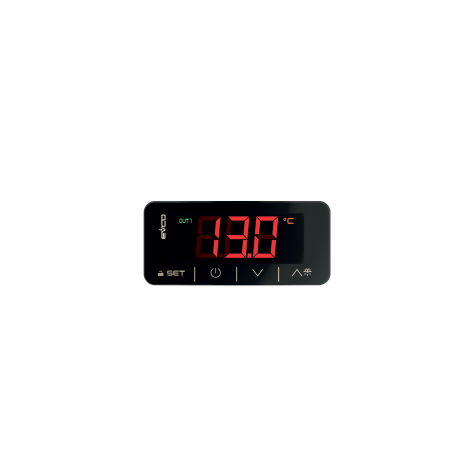

EV3 400

EV3 400

Die Serie der Steuereinheiten EV3 400 ist für all jene Industriebereiche konzipiert, in denen die Präzision der Temperatursteuerung von grundlegender Bedeutung ist.
Diese Steuereinheiten sind dank des analogen Multisensor-Eingangs ideal für verschiedene Produktionsprozesse. Sie haben bis zu 3 digitale Ausgänge und 1 analogen Ausgang, dessen Signal eine Regelungsfunktion sein kann und nicht proportional zu dem Wert, der am analogen Eingang erfasst wird. Die Steuerung kann On/Off- oder PID sein (mit Auto-Tuning).
Das Format entspricht den Standardmaßen 74 x 32 mm, die Tasten sind kapazitiv und die Frontblende hat eine durchgehende Oberfläche mit der Schutzart IP65.
Produktdatenblatt
PDF erzeugen

Vorteile und Gerätedaten

Vielzahl an Modellen für verschiedenen Anwendungstypen.
Bis zu 3 digitale Ausgänge und 1 analoger Ausgang
Elegantes Design mit Sensortasten und Einstellungsvorgängen, die über einen einzigen Finger erfolgen
Analoger Multisensor-Eingang
On/Off oder PID-Steuerung
Standardformat 74 x 32 mm und flache Frontblende mit geringer Dicke
Verbindung mit dem anzusteuernden Gerät über Mobilgeräte und die App EVconnect oder über Internet und die Cloud-Plattform EPoCA

Technische Daten

EV3401P3EV3401P7EV3401M3EV3401M7EV3411M3EV3411M7
STROMVERSORGUNG
12-24 VAC/DC• • •
230 VAC • • •
ANALOGE EINGÄNGE
Regelungsfühler (PTC/NTC)••
Regelungsfühler (Multisensor) (1)  ••••
DIGITALE EINGÄNGE
Multifunktion (2)••••••
ANALOGE AUSGÄNGE
Analoger Ausgang (0-10 V/PWM) (3)    ••
DIGITALE AUSGÄNGE (elektromechanische Relais; A resistiv @ 250 VAC)
Last16 A16 A16 A16 A16 A16 A
COM-PORTS
TTL MODBUS••••••
CONNECTIVITY
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module, model EVIF24TSX)••
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module, model EVIF22TSX)  ••••
Bluetooth Low Energy for EVconnect app (optional through the EVlinking BLE module)    ••
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module with separate 12 Vac/15 Vdc power supply)    ••
Ethernet EPoCA/MODBUS TCP (optional through the EVCO gateways EV3 Web or EVD Web)    ••
ANDERE DATEN
Alarm-Summer••••••
On/Off oder PID-Steuerung    ••
Betrieb mit EV3KEY••
Betrieb mit EVJKEY  ••••

Hinweise
(1)PTC/NTC/J/K/Pt 100/Pt 1000/Ni 120/0-20 mA/4-20 mA/0-10 V/2-10 V.
(2)nicht erhältlich, wenn der analoge Eingang für Pt 100/Pt 1000/Ni 120 3 Drähte konfiguriert ist
(3)erhältlich in den Modellen mit Spannungsversorgung 12-24 VAC/DC, wenn versorgt mit 24 VAC/DC.

Verfügbare Optionen
Herausnehmbare geschraubte Klemmleisten (serienmäßig geschraubt und nicht herausnehmbar).

EV3402P3EV3402P7EV3421M3EV3421M9EV3412M3EV3412M9EV3422M3
STROMVERSORGUNG
12-24 VAC/DC• • • •
115... 230 VAC   • •
230 VAC •
ANALOGE EINGÄNGE
Regelungsfühler (PTC/NTC)••
Regelungsfühler (Multisensor) (1)  •••••
DIGITALE EINGÄNGE
Multifunktion (2)•••••••
ANALOGE AUSGÄNGE
Analoger Ausgang (0-10 V/PWM) (3)  •••••
DIGITALE AUSGÄNGE (elektromechanische Relais; A resistiv @ 250 VAC)
Last 1 (konfigurierbar)16 A16 A16 A16 A16 A16 A16 A
Last 2 (konfigurierbar)8 A8 A  8 A8 A8 A
Alarm (konfigurierbar)
COM-PORTS
TTL MODBUS•••••••
CONNECTIVITY
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module, model EVIF24TSX)••
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module, model EVIF22TSX)  •••••
Bluetooth Low Energy for EVconnect app (optional through the EVlinking BLE module)  •••••
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module powered by controller)   • •
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module with separate 12 Vac/15 Vdc power supply)  • • •
Ethernet EPoCA/MODBUS TCP (optional through the EVCO gateways EV3 Web or EVD Web)  •••••
ANDERE DATEN
Alarm-Summer•••••••
PID-Steuerung mit Autotuning  ••  •
On/Off oder PID-Steuerung  •••••
Betrieb mit EV3KEY••
Betrieb mit EVJKEY  •••••

Hinweise
(1)PTC/NTC/J/K/Pt 100/Pt 1000/Ni 120/0-20 mA/4-20 mA/0-10 V/2-10 V.
(2)nicht erhältlich, wenn der analoge Eingang für Pt 100/Pt 1000/Ni 120 3 Drähte konfiguriert ist
(3)erhältlich in den Modellen mit Spannungsversorgung 12-24 VAC/DC, wenn versorgt mit 24 VAC/DC.

Verfügbare Optionen
Herausnehmbare geschraubte Klemmleisten (serienmäßig geschraubt und nicht herausnehmbar).
EV3422M9EV3423M3EV3423M9
STROMVERSORGUNG
12-24 VAC/DC •
115... 230 VAC• •
230 VAC
ANALOGE EINGÄNGE
Regelungsfühler (PTC/NTC)
Regelungsfühler (Multisensor) (1)•••
DIGITALE EINGÄNGE
Multifunktion (2)•••
ANALOGE AUSGÄNGE
Analoger Ausgang (0-10 V/PWM) (3)•••
DIGITALE AUSGÄNGE (elektromechanische Relais; A resistiv @ 250 VAC)
Last 1 (konfigurierbar)16 A16 A16 A
Last 2 (konfigurierbar)8 A8 A8 A
Alarm (konfigurierbar) 8 A8 A
COM-PORTS
TTL MODBUS•••
CONNECTIVITY
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module, model EVIF24TSX)
RS-485 MODBUS RTU (optional through the EVlinking RS-485 module, model EVIF22TSX)•••
Bluetooth Low Energy for EVconnect app (optional through the EVlinking BLE module)•••
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module powered by controller)• •
Wi-Fi EPoCA/MODBUS TCP (optional through the EVlinking Wi-Fi module with separate 12 Vac/15 Vdc power supply) •
Ethernet EPoCA/MODBUS TCP (optional through the EVCO gateways EV3 Web or EVD Web)•••
ANDERE DATEN
Alarm-Summer•••
PID-Steuerung mit Autotuning•••
On/Off oder PID-Steuerung•••
Betrieb mit EV3KEY
Betrieb mit EVJKEY•••

Hinweise
(1)PTC/NTC/J/K/Pt 100/Pt 1000/Ni 120/0-20 mA/4-20 mA/0-10 V/2-10 V.
(2)nicht erhältlich, wenn der analoge Eingang für Pt 100/Pt 1000/Ni 120 3 Drähte konfiguriert ist
(3)erhältlich in den Modellen mit Spannungsversorgung 12-24 VAC/DC, wenn versorgt mit 24 VAC/DC.

Verfügbare Optionen
Herausnehmbare geschraubte Klemmleisten (serienmäßig geschraubt und nicht herausnehmbar).
